Инструкция к EU-9
Монетоприемник EU-9
- Тип: мультимонетный, программируемый (программируется в сервисном центре).
- Прием монет (жетонов): до 12 типов (2 банка по 6 ячеек).
- Допустимый размер принимаемых монет: диаметр: 15 – 27,2 мм, толщина: 1,3 – 2,4 мм.
- Питание: DC 10 – 14V.
- Протокол: импульсный или последовательный (для работы в последовательном протоколе используется дополнительный кабель для подключения монетоприемника EU-9 к ПК посредством интерфейса RS-232 (COM-порта)).
- Количество импульсов: можно установить любое кол-во импульсов для каждой ячейки/монеты (устанавливается во время программирования, в сервисном центре).
- Длительность импульса: 25, 50, 80 миллисекунд (устанавливается с помощью переключателя 25mS Short / 50mS Middle / 80mS Long).
- Полярность: положительный, отрицательный (устанавливается с помощью переключателя NO/NC).
- Программирование: производится специальной программой с помощью компьютера (только в сервисном центре).
- Параметры распознавания монет: электромагнитные свойства сплава, диаметр, толщина.
- Запрет приема монет: есть.
- Крепление: стандартное, совпадает со многими монетоприемниками, например: HI-07, HI-09, EU-2.
- Температурный режим: от +5 до +55.
- Габаритные размеры: 63x148x127 мм.
- Вес: 0,9 кг.
- Другие особенности: приемная щель монет на лицевой панели исключает возможность одновременного забрасывания нескольких монет, что и доводит до минимума возможность засора тракта.
ВНИМАНИЕ: при включенном монетоприёмнике нельзя переключать переключатель Set/Run, и нельзя нажимать кнопку PB1 (если они есть в данной модификации). В противном случае «обнулятся» все запрограммированные ячейки.

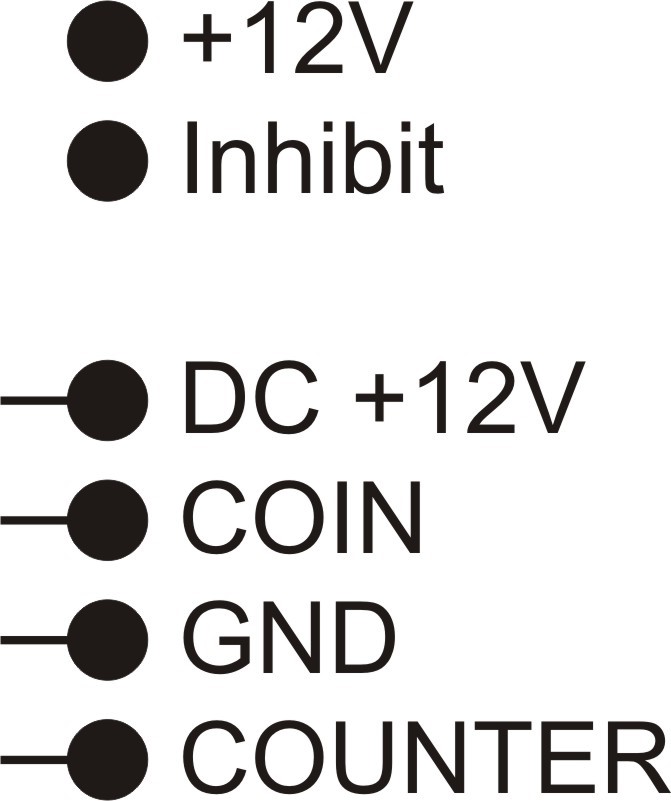

Схема разводки разъемов подключения:

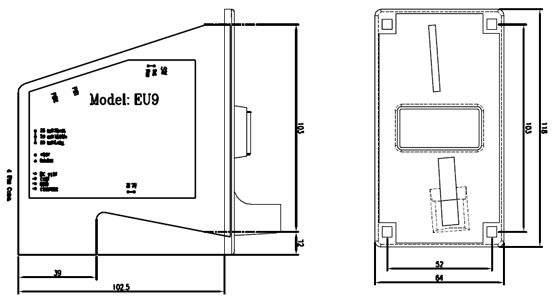

ГАБАРИТНЫЕ РАЗМЕРЫ МОНЕТОПРИЕМНИКА EU-9
